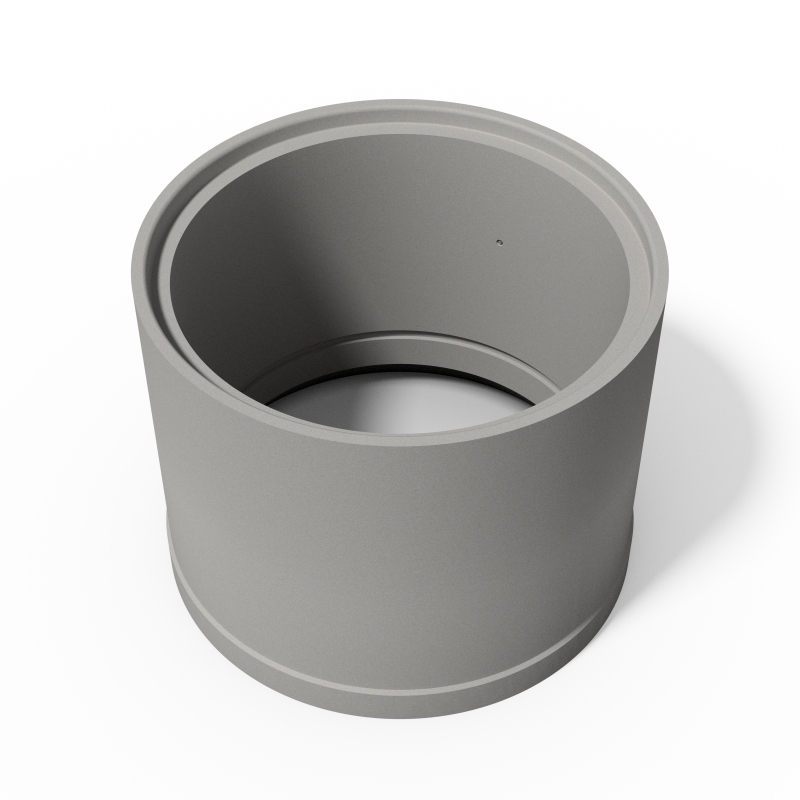

- Żelbetowe
- Łączone na uszczelkę
- Średnice od DN 2000 mm do DN 3200 mm
- Szeroki wachlarz wysokość (skok co 1 cm)
- Odpowiadają wymaganiom normy PN-EN 1917, odpowiedniej Aprobaty Technicznej lub Krajowej Oceny Technicznej
- Zbrojenie studni wykonane ze stali AIIIN
- Stopień mrozoodporności w wodzie F150
- Stopień mrozoodporności w roztworze NaCl F50
- Stopień wodoszczelności betonu W12
- Klasa wytrzymałości betonu min. C35/45 (np. C70/85, C90/105)
- Klasa ekspozycji betonu min. XC4, XD3, XF1, XA1, XM3 (podwyższona odporność na ścieranie) lub wyższe w zależności od potrzeb projektu
- Możliwość zastosowania cementu hutniczego SR lub HSR – odpornego na siarczany
- Maksymalna głębokość posadowienia studni 10 mb poniżej poziomu terenu ( dopuszcza się większe głębokości pod warunkiem wykonania obliczeń statyczno- wytrzymałościowych)

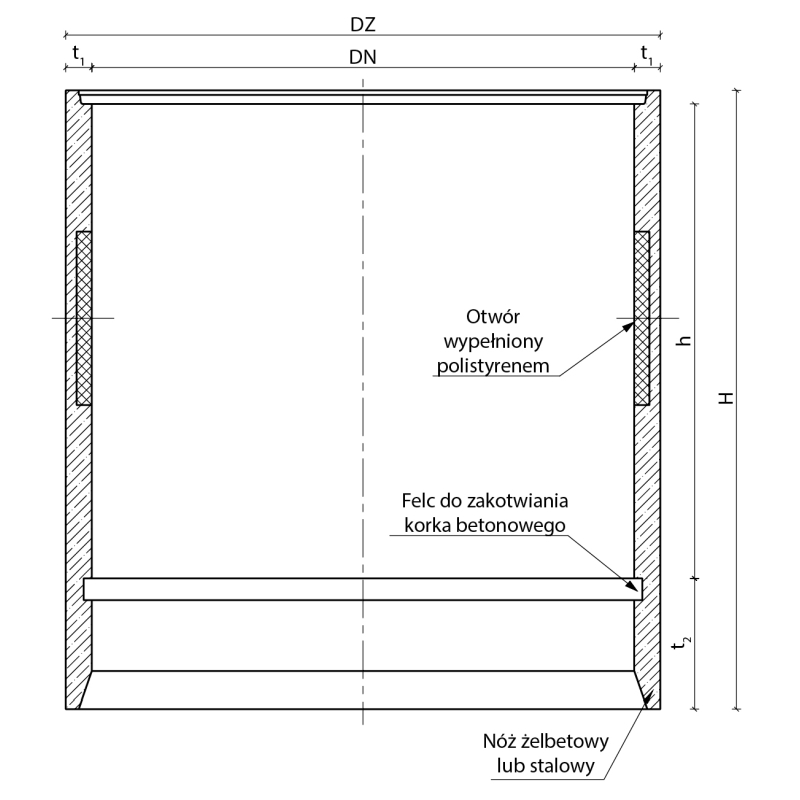

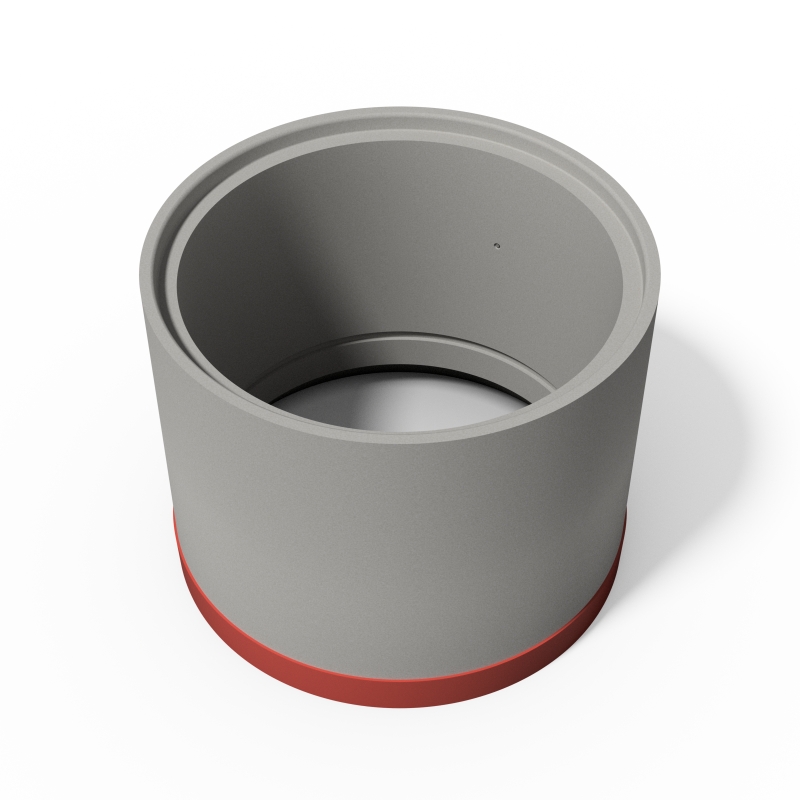

- Dolna część studni z nożem żelbetowym ułatwiającym zapuszczenie studni (w przypadku gruntów zwięzłych studnia wyposażona dodatkowo w nóż stalowy)
- Dolna część studni z felcem do zakotwienia korka betonowego
- Otwory w studni wypełnione polistyrenem z min. 5 cm otuliną z betonu
- Kręgi nadbudowy, łączone na uszczelkę klinową, odpowiadające wymaganiom normy PN-EN 1917, odpowiedniej Aprobaty Technicznej lub Krajowej Oceny Technicznej, minimalna wysokość kręgów nadbudowy – 500 mm
- Płyta pokrywowa przenosząca obciążenia ruchem drogowym (SLW60)
- Dostępna również w wersji podwyższonej wytrzymałości na tereny poddane dużym naciskom, klasa zwieńczeń F900 wg normy PN-EN 124
- Zastosowanie jako komory startowe i odbiorcze w technologii bezwykopowej oraz przy wykopach otwartych
| ŚREDNICA | WYSOKOŚĆ | GRUBOŚĆ | MAX. ŚREDNICA PRZEJŚCIA Dmax |
WAGA ORIENTACYJNA |
|||
| WEW. DN |
ZEW. DZ |
BUDOWLANA h |
CAŁKOWITA H |
ŚCIANKI t1 |
DNA t2 |
||
| [mm] | [kg] | ||||||
| 2000 | 2400 | max 2100 | min 1000 max 2850 |
200 | 600 | 800 | min 3000 max 9500 |
| 2500 | 2740/2900 | max 2120 | min 1000 max 2850 |
120/200 | 600 | 800 | min 2500 max 6800 |
| 3200 | 3700 | max 2050 | min 1000 max 2900 |
250 | 700 | 800 | min 6500 max 19000 |

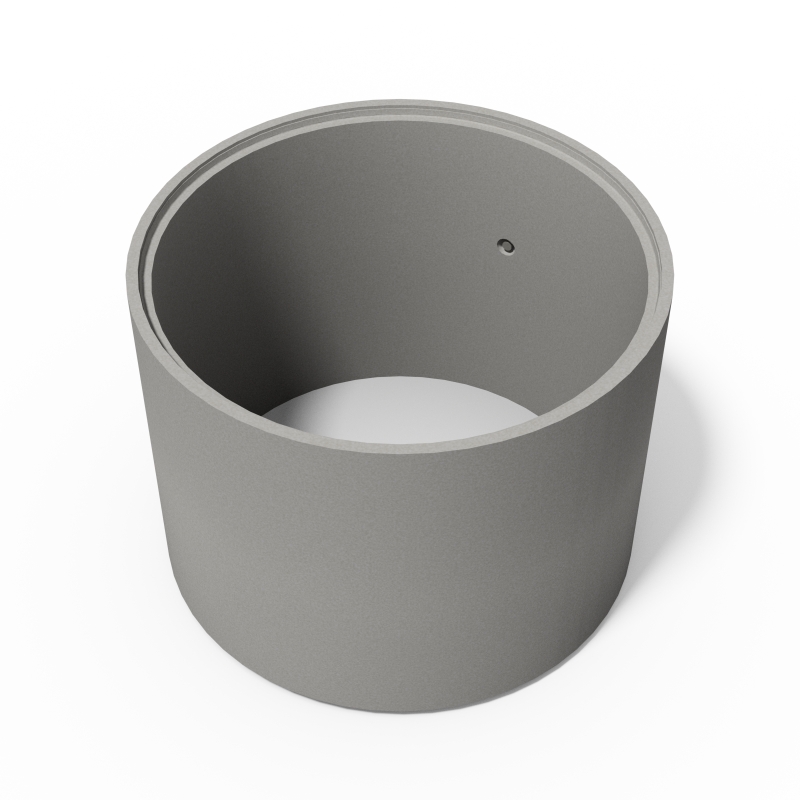

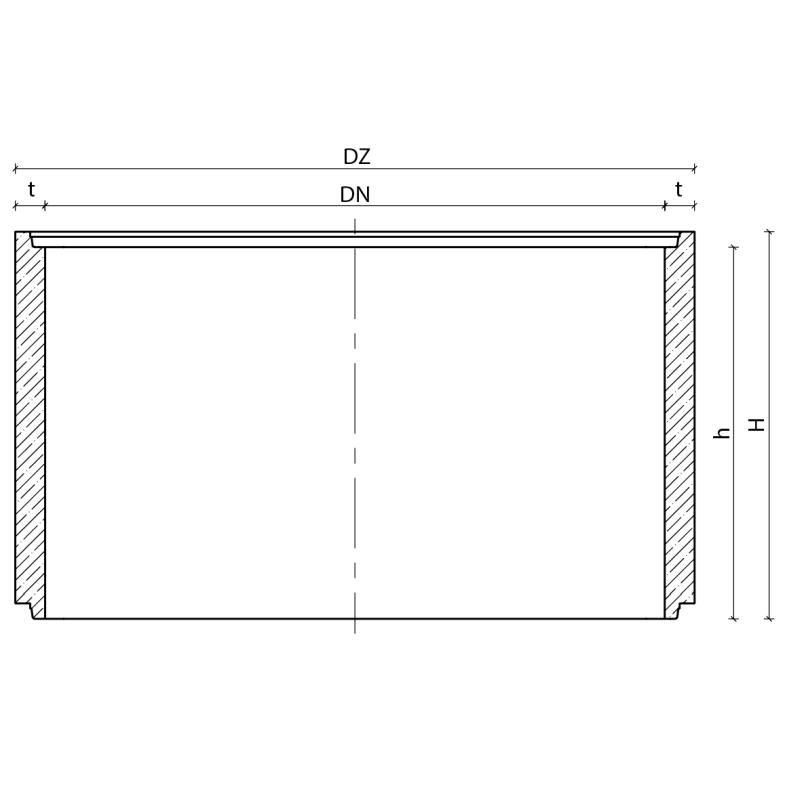

Kręgi studni zapuszczanej
| ŚREDNICA | WYSOKOŚĆ | GRUBOŚĆ ŚCIANKI t |
WAGA ORIENTACYJNA |
||
| WEW. DN |
ZEW. DZ |
BUDOWLANA h |
CAŁKOWITA H |
||
| [mm] | [kg] | ||||
| 2000 | 2400 | min 1000 max 2700 |
min 1150 max 2850 |
200 | min 1600 max 9500 |
| 2500 | 2740/2900 | min 1000 max 2720 |
min 1130 max 2850 |
120/200 | min 2400 max 6800 |
| 3200 | 3700 | min 1000 max 2500 |
min 1150 max 2650 |
250 | min 6500 max 7000 |

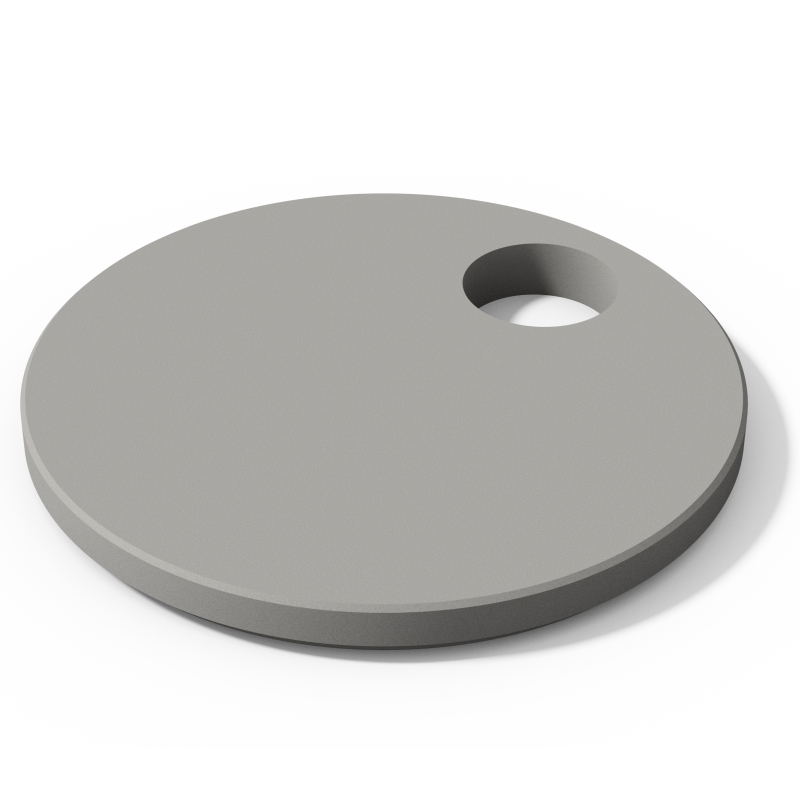

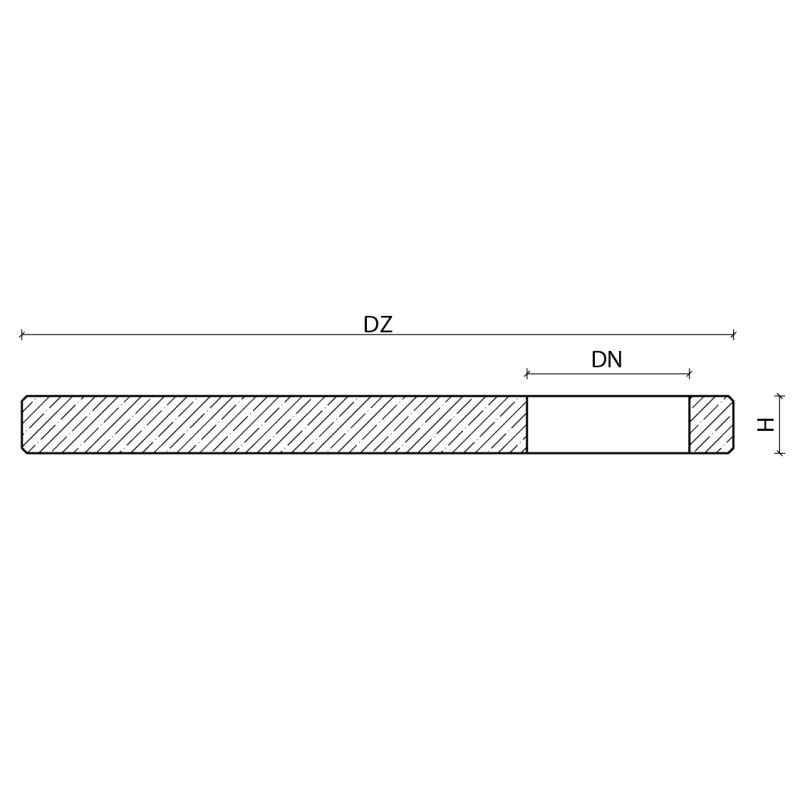

Płyty pokrywowe studni zapuszczanej
| ŚREDNICA | WYSOKOŚĆ | GRUBOŚĆ ŚCIANKI t |
WAGA ORIENTACYJNA |
||
| WEW. DN |
ZEW. DZ |
BUDOWLANA h |
CAŁKOWITA H |
||
| [mm] | [kg] | ||||
| 2000 | 2400 | 250 | 250 | min 2000 max 2500 |
|
| 2500 | 2740 | 250 | 250 | min 2800 max 3400 |
|
| 3200 | 3700 | 270 | 270 | min 6200 max 6800 |
|
